一、加热校直的基础概念

图1 输电电缆附件设备工艺流程

由图1可知，电缆加热校直处置是输电交联聚乙烯电缆附件设备的关键工艺环节。定义：加热校直是一种在电缆附件施工时，将电缆端部必定区域绕包加热带并按照规矩的时间和温度加热后，固定在一平直的物体上自然冷却至环境温度，使电缆端部成为直线的工艺。目的：在于消弭电缆出产和敷设进程中产生的机械应力，保证电缆和附件界面良好协作，也可减少电缆投运后因绝缘受热而招致的回缩。

那么什么是机械应力和绝缘回缩呢？

二、机械应力和绝缘回缩

1.机械应力机械应力(mechanical stress)是指物体由于外因(受力、湿度改动等)而变形时，在物体内各局部之间产生彼此作用的内力，以抵挡这种外因的作用，并力图使物体从变形后的方位回复到变形前的方位。那么在电缆附件设备前的电缆上或许存在的机械应力主要包括两局部：一局部是电缆制造产生的机械力，一局部是电缆敷设进程产生的机械力。下面引见两局部的构成。

（1）制造产生

在电缆制造进程中产生的机械力。

1.导体。在制造构造上，电缆导体多股分为若干层绞制，绞制方向相反，各层的退扭力矩得到局部抵消，但还潜存着必定的扭距应力。可拜见《10千伏电力电缆导体基础学问》。

2.绝缘。如今普遍运用的交联聚乙烯绝缘电缆，虽然悉数选用固体材料制造，但绝缘材料收缩系数较之导体相差10-30倍，聚乙烯绝缘较简单回缩。

3.铠装。钢带或钢丝作为电缆维护层中的铠装层，在电缆出产制造进程中会产生旋转机械力。钢带铠装普通选用双层，在制造中其绞制方向相同，潜存着扭距应力。当敷设展放选用网套牵引电缆时，潜在着的扭距应力会释放，即电缆牵引时产生的退扭现象。钢丝铠装选用单层或双层，单层钢丝不论绞制顺逆方向，都潜在必定的扭距应力。两层钢丝为了均衡改动力矩，内层钢丝比外层钢丝直径小，制造中两层钢丝绞制方向相反，两层的退扭力矩得到局部抵消，但仍是潜存着扭距应力。所以钢丝铠装依据钢丝的不同标准，其绞制节距普通为电缆铠装直径8-12倍。

（2）敷设产生的机械力在敷设设备施工时，作用在电缆上的机械力有三种：牵引力、侧压力和扭力。

2.绝缘回缩

定义：交联电缆在出产进程中内部存在热应力，当切除恰当长一段电缆后，绝缘内部的热应力释放，招致电缆绝缘在电缆端部相对导体产生轴向的位移。这种现象称为“绝缘回缩”，这种现象普遍存在。危害：由于材料和出产工艺的差别，“绝缘回缩”的水平不同。“绝缘回缩”的危害主要有以下两个方面：(1)电缆作业一段时间后，电缆绝缘假定产生“绝缘回缩”，会构成终端和接头处产愤慨隙，然后惹起局部放电，直至招致绝缘击穿。(2)如电缆“绝缘回缩”现象严峻，则标明电缆本体存在较大的内应力，比拟简单惹起电树枝状放电。产生主要缘由：交联电缆产生“绝缘回缩”的主要缘由在于交联出产进程中的热应力。电缆在出产进程中，交联电缆温度逾越结晶消融温度，使得其紧缩弹性模数大幅度降落。但是电缆出产线冷却进程较为活络，使得电缆热应力没有释放，究竟在电缆本体中构成热应力。其次，交联电缆绝缘和导体的热收缩系数不同，相差0~30倍。交联聚乙烯相对金属导体而言，较简单回缩。关于35kV及以下附件，终端的回缩有限，普通不作思索，但在接头中应选用法拉第笼或其他办法打败回缩现象。例如，在预制接头中，联接纳处的半导电体可选得较长，使它的长度两头分别和绝缘搭接10~15mm（见图2），起到屏蔽作用，即使绝缘回缩，普通也只要10mm以下，屏蔽作用仍然存在。

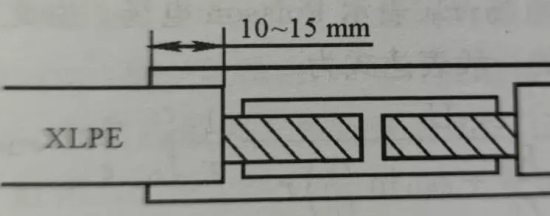

图2 联接处的半导体屏蔽构造

关于高压XLPE绝缘电缆的附件设备，亦有必要认真思索回缩问题，普通在加热校直的一同消弭XLPE内的应力，由于高压缆接头中不可能制造出屏蔽构造，接头中任何一点的XLPE回缩都会给接头带来丧命的缺陷，即气隙（见图3），该气隙内产生局部放电，将会招致接头击穿。

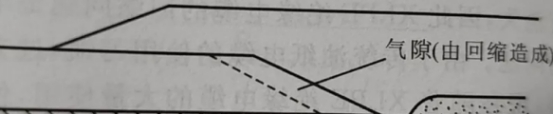

图3 高压电缆接头中的回缩

消弭办法消弭电缆“绝缘回缩”有必要释放电缆内部的热应力。在电缆出产厂商经过多次加热一冷却进程释放了大局部的热应力，但是电缆仍然存在局部热应力，只是水平有所降落算了。为了保证交联电缆附件的正常作业，有必要在附件施工进程中对电缆采用必要的办法，消弭“绝缘回缩”的影响。

1.加热校直：加热矫直一方面是为了保证终端和接头方位电缆平直度，保证电缆没有迂回，然后保证了预制式和预制装置型附件的可靠设备。另一方面，加热矫直的进程也是一种对电缆内部应力的消弭进程。经过加热和冷却，将电缆制造进程中留下的热应力消弭一局部，减少了电缆绝缘的回缩量。

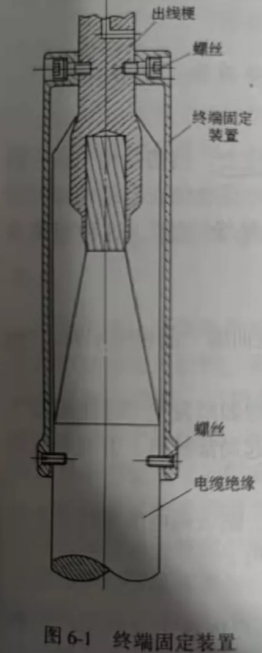

2.固定规划：为了避免电缆绝缘回缩，在交联电缆附件规划当选用电缆终端固定设备和接头固定设备的电缆绝缘固定规划。1)终端固定设备，是为避免电缆绝缘回缩，对终端特别规划电缆固定设备。图6-1是一种典型的规划，采图6-1终端固定设备8个螺丝将金属筒固定在电缆终了。

3.接头固定设备。交联电缆预制式接头，设备标准请求严厉，几毫米的电缆绝缘回缩常常会构成电缆接头的击穿。预制式接头普通可选用屏蔽罩规划，一方面平均了电缆导体联接部位的电场，另一方面屏蔽罩经过电缆绝缘上的两头槽卡住电缆绝缘层，避免电缆绝缘层的回缩。4.堵截电缆后，留一段时间等电缆绝缘迟缓回缩。这种办法是一种消沉办法，只能在无法选用以上两种办法的时分运用，其作用比以上两种办法差。各种电缆的消费进程和消费条件存在差别，绝缘回缩的水平各有不同，普通等候时间应为24h以上。
