一、电缆安装规划

单芯电缆三相安装可分水平安装、垂直安装、等边三角形安装。水平缓垂直安装均存在三相互感不等、阻抗不对称的问题故线路较长时需换位。等边三角形安装三相对称。现在直埋、排管、电缆沟等长间隔敷设规划下，一般选用水平或垂直安装。等边三角形安装因施工固定难等其他要素，较少选用。

二、电缆附件固定要求

1、在终端、接头或转弯处紧邻部位的电缆上，应有不少于一处的刚性固定。

2、在垂直或斜坡的高位侧，宜有不少于2处的刚性固定。

3、电缆蛇形敷设的每一个节距部位，宜予挠性固定。蛇形转换成直线敷设的过渡部位，宜予刚性固定。

4、高压电缆固定夹具。

三、电缆中心接头

电缆中心接头分为绝缘中心接头和直通中心接头，一般选用整体预制，玻璃钢防水水外壳。电缆接头的当地设置专用的电缆接头工井。接头工井一般标准是10米或20米长，便于电缆的弹性设备和蛇形敷设。电缆接头放置在沙袋上固定，施工结束后充沙填埋。

四、电缆附件的终端选择与联接

电缆终端一般分为GIS终端、瓷套式终端、干式硅橡胶终端等。在GIS变电站内用GIS电缆终端出线，在敞开式变电站进线构架处用瓷套式终端，在电缆与架空线路相联接时电缆上铁塔，选用干式硅橡胶终端。当几回电缆线路需求T接时，因现在国内还没有老到的电缆T接头运用，可建一个T接房，用导线将瓷套式终端或干式硅橡胶终端进行T接。用干式硅橡胶终端进行T接时，应选用硬联接规划，防止导线电动力使硅橡胶终端弯曲，构成安全事故和损坏电缆终端。电缆上铁塔时选用硅橡胶终端，应对电缆及终端选用合理的规划固定，一般选用绝缘子串将电缆终端拉直固定在铁塔横担的中心。电缆上塔的规划长处是节约占地面积，作业维护便当。

五、电缆附件避雷器的选型及设备

依据《交流电气设备的过电压维护和绝缘协作设计规范》（GB/T 50064-2014）及工程实践情况，在高压单芯电缆与铁塔相连处一般均装设避雷器。输电线路用避雷器选择的一般程序;输电线路用避雷器的类型含义；交流输电线路避雷器参数选择和设备。

六、电缆接地箱的分类、选型

电缆接地箱的分类首要取决于功用型式、电压等级、相数及接地电缆的横截面积等。

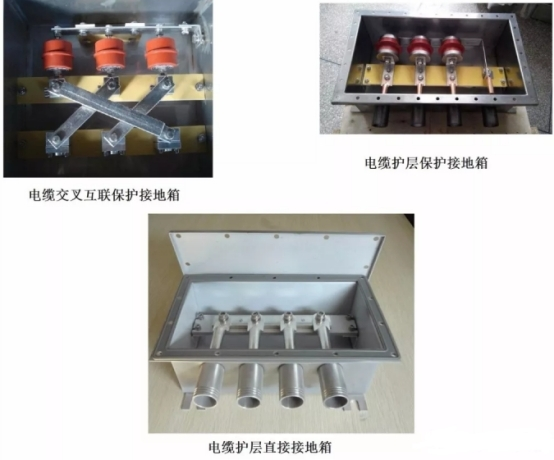

1、按电缆接地箱的功用分为：电缆护层直接接地箱、电缆护层维护接地箱、电缆交叉互联维护接地箱。电缆护层直接接地箱，内部含有联接铜排、铜端子等，用于电缆护层的直接接地，内部无需设备电缆护层维护器。电缆护层维护接地箱和电缆护层交叉互联维护接地箱内含有电缆护层维护器、联接铜排、铜端子等，用于电缆护层的维护接地，交叉互联接地箱是用于长间隔电缆分几段后，绝缘接头部位的各相金属护层交叉换位。

2、按电压等级分：10kV、27.5kV、35kV、48kV、66kV、110kV及220kV等。其间最为常用的是35kV、110kV及220kV。10kV一般是在单芯大平方场合，27.5kV和48kV是在铁路的电气体系， 66kV是东北城市电网的场合。

3、按进出电缆的相数分：为单相和三相，在箱体上反映的是两孔和四孔，依据现场特别性也有其他情况出现，也就是接地电缆的根数有多于4根数的情况。

4、按进出接地电缆的截面分：一般是25、35、50、70、95、120、150、185、240、300毫米平方，原则上体系的作业主电缆电压等级越高，截面积越大，接地电缆的截面也越大。接地箱进出接地电缆的孔大多数分两种，小孔包含150平方以下的截面，大孔包含150至300平方的截面。绝缘接头一般与交叉互联箱随同，交叉互联箱进出的是同轴电缆，外径很大，选择大孔无疑。

5、按特别场合运用分：浇注式接地箱、带放电计数器接地箱、带刀闸的接地箱等等。

①、浇注式接地箱：箱里浇注树脂全绝缘全密封免维护，用于浸水场合，易于设备，仅仅分量比惯例要大。

②、带放电计数器的接地箱：可实现记载接地体系的放电次数，依据次数来供认体系的作业情况。

③、带刀闸开关的接地箱：便于堵截回路可安全地进行接地体系的电气检修。

④、带浪涌维护器的接地箱：多用于35kV电压等级以下的电气体系，意图是缓释接地电流对弱电体系的冲击，让接地电流渐渐流下，但不常用。

⑤、带走漏开关的接地箱：多用于15kV电压等级以下的电气体系，意图是对微小接地电流有一个让流通道，让惯例的接地电流流经护层维护器，但不常用。

⑥、带电流监测的接地箱：经过在接地箱中设置各种互感器或传感器来监测接地电流的作业情况，数据的实时有用抓取是设备的要害。

⑦、智能型电缆接地箱：经过在接地箱中设置各种互感器或传感器来监测接地电流的作业情况，数据的实时有用抓取并进行网络发送给监控中心是设备的要害。

七、护层维护器选择及运用

当电缆导线中有雷击和操作过电压冲击波传达时，电缆金属护套会感应产生冲击过电压。一端接地的电缆线路可在非接地端装设维护器，交叉互联的电缆线路可在绝缘接头处装设维护器以捆绑护套上和绝缘接头绝缘片两端冲击过电压的升高。护层维护器一般设备在电缆线路交叉互联箱体内和接地维护箱内

（1）电缆附件护层维护器的效果

1捆绑电缆线路金属护层中的工频感应电压

——在电缆线路正常作业情况时，高压电缆护层维护器出现高电阻情况，堵截电缆金属护层中的工频感应电流回路。

2活络减小电缆线路金属护层中的工频和冲击过电压

 ——当电缆线路出现接地缺陷、雷电过电压或内部过电压导致金属护层中出现很高过电压时，护层维护器出现出低电阻导通情况，使得缺陷电流经维护器活络泄入大地

（2）护层维护器的选择

1、可冲击电流效果下的残压, 不得大于电缆护层冲击耐压电压被1. 4 所除数值(计入绝缘协作系数) 。

2、可工频过电压在5s 效果下, 应能耐受, 不击穿或损坏。

3、可冲击电流累积效果20 次后, 维护器不得损坏。

（3）护层维护器的功用

常用残工比K 来标明护层维护器的维护功用；维护器的残工比K 愈小, 则维护功用愈好。
